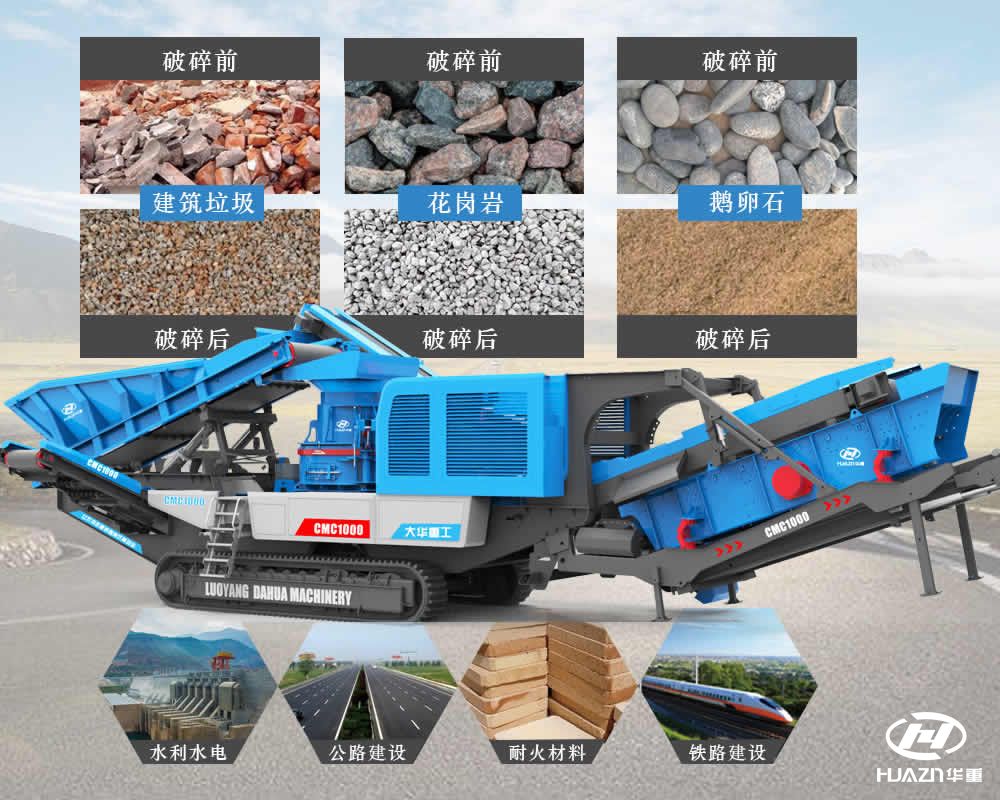

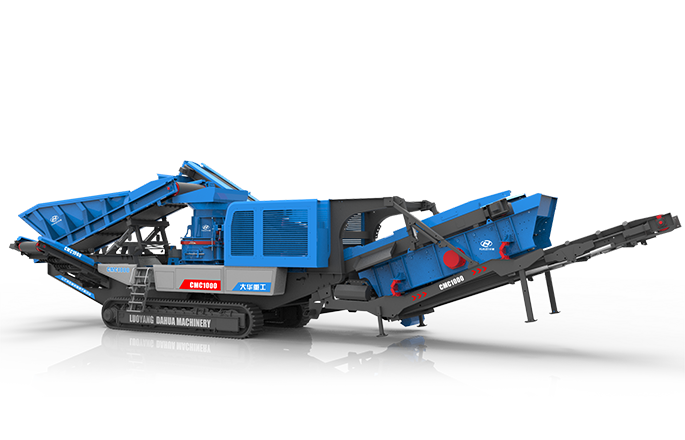

CMC系列履帶式移動立式?jīng)_擊破碎機
CMC系列履帶式移動立式?jīng)_擊破碎機破碎站用于中等硬物料的破碎作業，多采用“立式?jīng)_擊破碎機+振動篩”的配置形式。
配置設備：立式?jīng)_擊破碎機PLS850II PLS1000II
運輸尺寸：17150*3119*4706 --18940*3540*4706
處理能力：165-300t/h
功率：160-250kw
最大給料粒度：265-304mm
產品特點

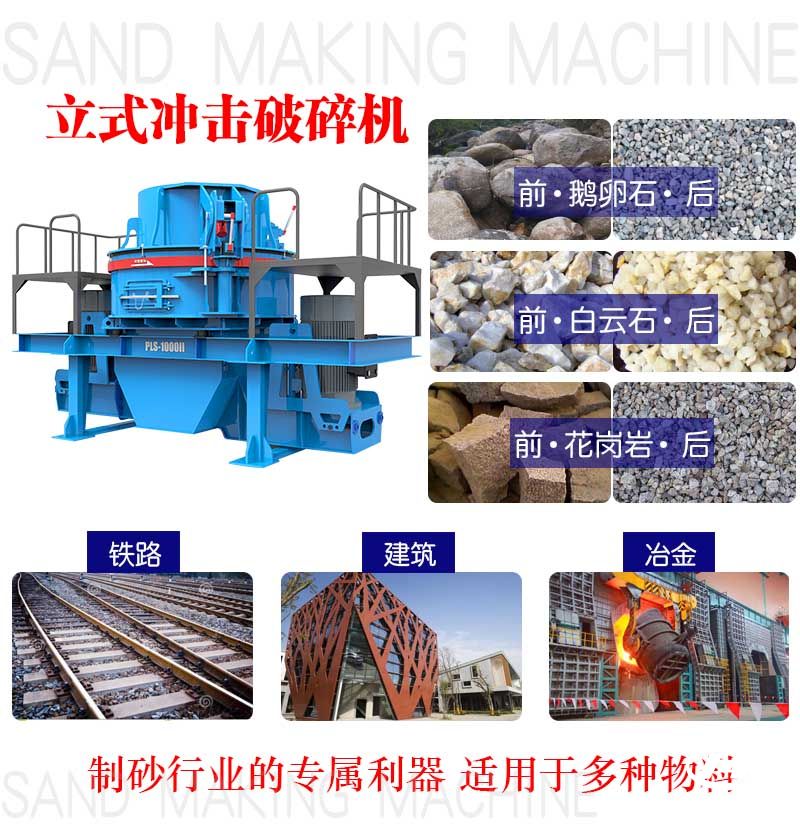

立式?jīng)_擊破碎機（制砂機）優勢和特點
PLS系列立式?jīng)_擊破碎機是我公司由1989年研發制造的一款享譽盛名的新型破碎機，自產品誕生就對國內各類巖石、礦物的破碎加工工業帶來了很大的變革，其具有使用成本低、適應強、通過量大、成品品質精良，應用廣泛等特點受到用戶好評，目前已有上萬臺該產品在國內諸多領域中應用。
CMC系列履帶式移動立式?jīng)_擊破碎站（制砂機）優勢與特點
1、該裝置使用移動手動液壓泵驅動閘板運動，從而來調整葉輪入料的流量，同時配合分料器的高低位置調整，可以準確控制葉輪入料和圓周瀑落物料的比例。
2、該裝置也可以選擇配置懸掛式的手動或電動葫蘆，在設備檢修和維護時，可以起吊設備上機蓋、進料斗、分料器、主軸等且方便快捷。
3、該設備上機蓋可以選擇配備液壓升頂開啟裝置，方便設備檢修時將進料斗頂起并旋轉，移開。
4、可用于多種工藝的細碎整形作業。
5、可生產高質量的混凝土細骨料和機制砂。
6、操作和維護快捷簡單。
7、磨耗件使用成本低。
8、可根據不同的要求配置不同的破碎機轉速。
CMC系列履帶式移動立式?jīng)_擊破碎站（制砂機）結構圖
技術參數
CMC系列履帶式移動顎式破碎站技術參數
| CMC系列履帶式移動顎式破碎站技術參數 | ||||||
| 設備型號 | CMC96 | CMC106 | CMC116 | 備注 | ||
| 給料倉 | 喂料能?(t/h) | 150-350 | 150-350 | 150-350 | 選配：擴展板（折疊3缸） 液壓折疊 |
|
| 最?給料粒度（㎜） | 580 | 580 | 580 | |||
| 給料?度（㎜） | 3974 | 3974 | 3974 | |||
| 給料倉容積（m³） | 4.8 | 4.8 | 4.8 | |||
| 給料設備 | 型號 | ZSW400*110 | ZSW400*110 | ZSW400*110 | 網電/液壓驅動 | |
| 功率（kW） | 15 | 15 | 15 | |||
| 破碎設備 | 顎式破碎機 | JC96 | JC106 | JC116 | ||
| 給料口尺寸（㎜） | 930*580 | 1060*700 | 1150*760 | |||
| 最大進料粒度（㎜） | 480 | 600 | 640 | |||
| 排料尺口范圍（㎜）CSS(閉邊) | 60-175 | 70-200 | 70-200 | 網電/液壓驅動 | ||
| 處理能力（t/h） | 105-390 | 130-500 | 165-520 | |||
| 功率（kW） | 90 | 110 | 110 | |||
| 主皮帶機 | 堆料高度（㎜） | 4000 | 4000 | 4000 | 網電/液壓驅動 | |
| 寬×長（㎜） | 1000×135000 | 1000×135000 | 1000×135000 | |||
| 功率（kW） | 15 | 15 | 15 | |||
| 除土側皮帶機 | 堆料高度（㎜） | 2255 | 2255 | 2255 | 網電/液壓驅動 | |
| 寬×長（㎜） | 650×3000 | 650×3000 | 650×3000 | |||
| 功率（kW） | 3 | 3 | 3 | |||
| ?卸式磁選機 | （型號*功率kW） | RCYQ1000×2.2 | RCYQ1000×2.2 | RCYQ1000×2.2 | 網電/液壓驅動 | |
| 履帶底盤 | 行走形式 | 履帶式 | 履帶式 | 履帶式 | 液壓驅動 | |
| 行走速度(km/h) | 0.8 | 0.8 | 0.8 | |||
| 最大爬坡角度 | 20° | 20° | 20° | |||
| 整 機 | 驅動形式（根據需要選配） | 液壓驅動+網電 | 液壓驅動+網電 | 液壓驅動+網電 | ||
| 全液壓驅動 | 全液壓驅動 | 全液壓驅動 | 選配 | |||
| 發動機 | 型號 | 濰柴 | 濰柴 | 濰柴 | 選配:康明斯 | |
| 額定功率（kW） | 268/90 | 268/130 | 268/130 | |||
| 額定轉速（r/min） | 1800 | 1800 | 1800 | |||
| 整機重量 | 47268 | 54126 | 66126 | |||
| 運輸尺寸：長×寬×高（㎜） | 14109×2960×3625 | 14388×2960×3625 | 14888×3080×3730 | |||
| 工作尺寸：長×寬×高（㎜） | 16650×4530×4260 | 16929×4530×4527 | 17129×4650×4637 | |||
