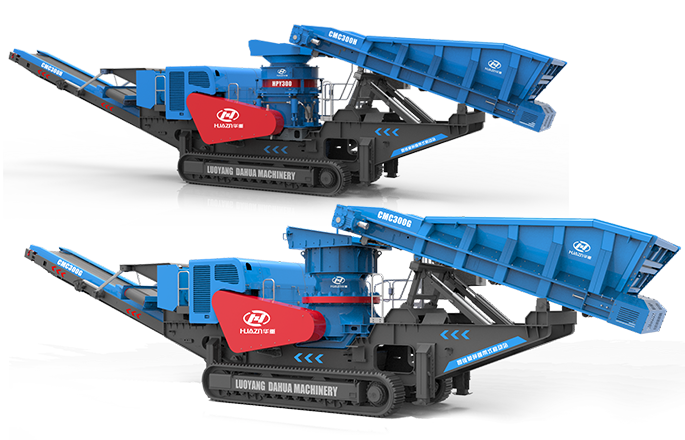

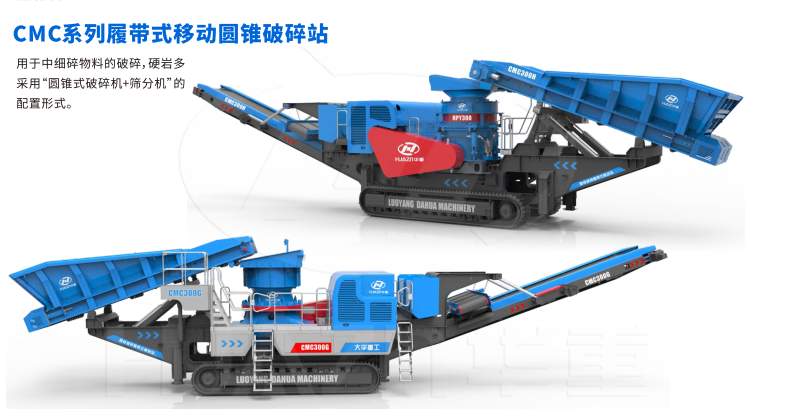

CMC系列履帶式移動圓錐破碎站
CMC系列履帶式移動圓錐破碎站用于中細碎物料的破碎作業，硬巖多采用“圓錐式破碎機+篩分機”的配置形式。
配置設備：圓錐破碎機GPY200S GPY200S GPY300S GPY200S HPY300
處理能力：75-520t/h
功率：160-220kw
最大給料粒度：50-305mm
產品特點
液壓圓錐破碎機的優勢和特點
液壓圓錐破碎機是我公司研發制造的備受業內矚目的圓錐破碎機，是機電液技術與物料破碎技術完美結合的高性能產品，該設備采用了高強度鑄鋼機架、合金材料鍛造主軸、高精度弧形螺旋齒輪傳動結構，結合多種腔型選擇和智能化的運行控制系統，使該設備的性能和優勢得以完美的體現，可以廣泛應用于各類堅硬礦物和巖石的中、細碎作業，其破碎效率高，能夠充分滿足客戶的多種破碎需求。
CMC系列履帶式移動圓錐破碎站優勢和特點
1、配備有性能卓越的適宜中細碎的圓錐破碎機。
2、利用自動控制程序來控制系統流程。
3、易于在不同的使用工地間直接進行運輸。
4、配置合理，工藝流暢，生產效率高，產品粒型好。
5、可以與其他的移動式破碎站和移動式篩分一起聯合使用。

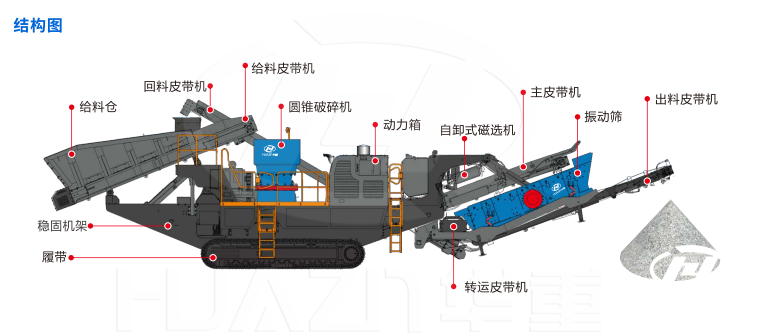

CMC系列履帶式移動圓錐破碎站結構圖
技術參數
| CMC系列履帶式移動圓錐破碎站技術參數 | ||||||||
| 設備型號 | CMC200GS | CMC200G | CMC300GS | CMC300G | CMC300H | 備 注 | ||
| 給料倉 | 喂料能力(t/h) | 150-390 | 150-390 | 150-390 | 150-390 | 150-390 | ||
| 給料倉容積（m³） | 6.3 | 6.3 | 6.3 | 6.3 | 6.3 | |||
| 給料設備 | （寬㎜*長㎜） | 1200×6100 | 1200×6100 | 1200×6100 | 1200×6100 | 1200×6100 | 網電/液壓驅動 | |
| 給料高度（㎜） | 3730 | 3730 | 3730 | 3730 | 3730 | |||
| 功率（kW） | 15 | 15 | 15 | 15 | 15 | |||
| 破碎設備 | 圓錐破碎機 | GPY200S | GPY200 | GPY300S | GPY300 | HPY300 | 網電/液壓驅動 | |
| 給料口寬度（㎜） | 330 | 70-210 | 380 | 60-260 | 107-233 | |||
| 最大進料粒度（㎜） | 265 | 60-165 | 304 | 50-210 | 85-185 | |||
| 排料尺寸（㎜） | 35-45 | 15-25 | 40-45 | 10-30 | 6-45 | |||
| 處理能力（t/h） | 225-345 | 135-215 | 440-520 | 140-345 | 75-430 | |||
| 功率（kW） | 160 | 160 | 250 | 250 | 220 | |||
| 主皮帶機 | （寬㎜*長㎜*功率kW） | 1000*130000*15 | 1000×130000×15 | 1000×130000×15 | 1000×130000×15 | 1000×130000×15 | 網電/液壓驅動 | |
| 出料皮帶機 | （寬㎜*長㎜*功率kW） | 1200*6400*11 | 1200×6400×11 | 1200×6400×11 | 1200×6400×11 | 1200×6400×11 | ||
| 轉運皮帶機 | （寬㎜*長㎜*功率kW） | 650*4380*4 | 650×4380×4 | 650×4380×4 | 650×4380×4 | 650×4380×4 | ||
| 回料皮帶機 | （寬㎜*長㎜*功率kW） | 500*9000*5.5 | 500×9000×5.5 | 500×9000×5.5 | 500×9000×5.5 | 500×9000×5.5 | ||
| 振動篩 | （寬㎜*長㎜*功率kW） | 1500*3600*11 | 1500×3600×11 | 1500×3600×11 | 1500×3600×11 | 1500×3600×11 | 網電/液壓驅動 | |
| 卸式磁選機 | （型號*功率kW） | RCYQ1000*2.2 | RCYQ1000×2.2 | RCYQ1000×2.2 | RCYQ1000×2.2 | RCYQ1000×2.2 | 網電/液壓驅動 | |
| 履帶底盤 | 行走形式 | 履帶式 | 履帶式 | 履帶式 | 履帶式 | 履帶式 | 液壓驅動 | |
| 行走速度（km/h） | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | |||
| 最大爬坡角度 | 20° | 20° | 20° | 20° | 20° | |||
| 整 機 | 驅動形式（根據需要選配） | 液壓驅動+網電 | 液壓驅動+網電 | 液壓驅動+網電 | 液壓驅動+網電 | 液壓驅動+網電 | ||
| 全液壓驅動 | 全液壓驅動 | 全液壓驅動 | 全液壓驅動 | 全液壓驅動 | 選配 | |||
| 發動機 | 型號 | 濰柴 | 濰柴 | 濰柴 | 濰柴 | 濰柴 | 選配:康明斯 | |
| 額定功率（kW） | 90/130 | 90/130 | 130/130 | 130/130 | 130/130 | |||
| 額定轉速（r/min） | 1900 | 1900 | 1900 | 1900 | 1900 | |||
| 整機重量 | 45100/53700 | 43295/51795 | 54290/63890 | 52190/61000 | 53200/62700 | |||
| 運輸尺寸：長*寬*高（㎜） | 17150×3119×3800 | 17150×3119×3800 | 17150×3119×3800 | 17150×3119×3800 | 17150×3119×3800 | |||
| 工作尺寸：長*寬*高（㎜） | 18130×3560×4965 | 18130×3560×4965 | 18940×3560×4706 | 18940×3560×4706 | 18940×3560×4706 | |||
