市場上常用的篩分機按照運動軌跡來分，可以分為圓振動篩和直線篩，那么這兩種篩分機有什么區別呢？下面就針對這兩種振動篩做一下對比！



振動篩的分類

振動篩根據篩分的物料可以分為礦用振動篩和精細篩分振動篩，精細篩分機在破磨生產中應用較少。圓振篩與直線振動篩的樣式和結構組成并沒有本質的區別，物料都是通過篩面振動而得到篩分的目的，但振動軌跡的不同會直接影響篩分的目的。



工作原理

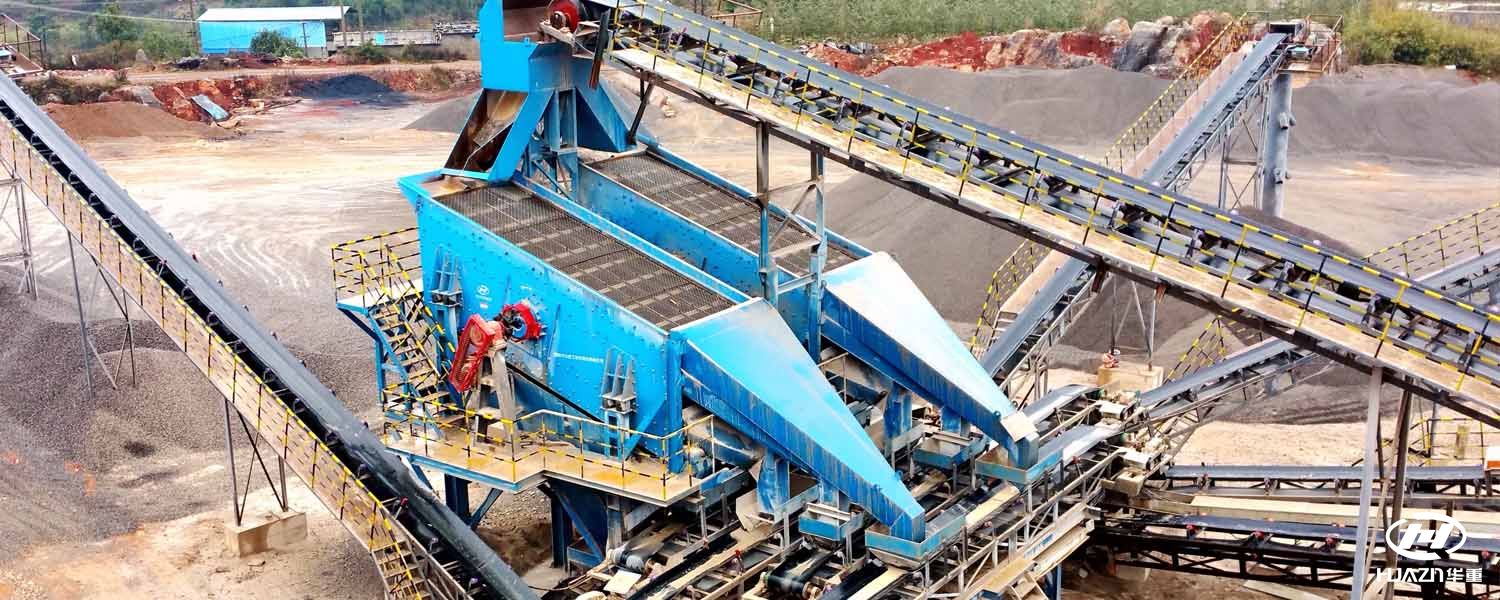

 圓振動篩　

圓振動篩叫做圓形運動，是一種多層數、高效新型振動篩。圓振動篩采用筒體式偏心軸激振器及偏塊調節振幅，物料篩淌線長，篩分規格多。

電動機通過三角皮帶帶動使激振器偏心塊產生高速旋轉，產生很大的離心慣性力，激發篩箱產生一定振幅的圓運動，篩上物料在傾斜的篩面上受到篩箱傳給的沖量而產生連續的拋擲運動，物料與篩面相遇的過程中使小于篩孔的顆粒透篩，從而實現分級。

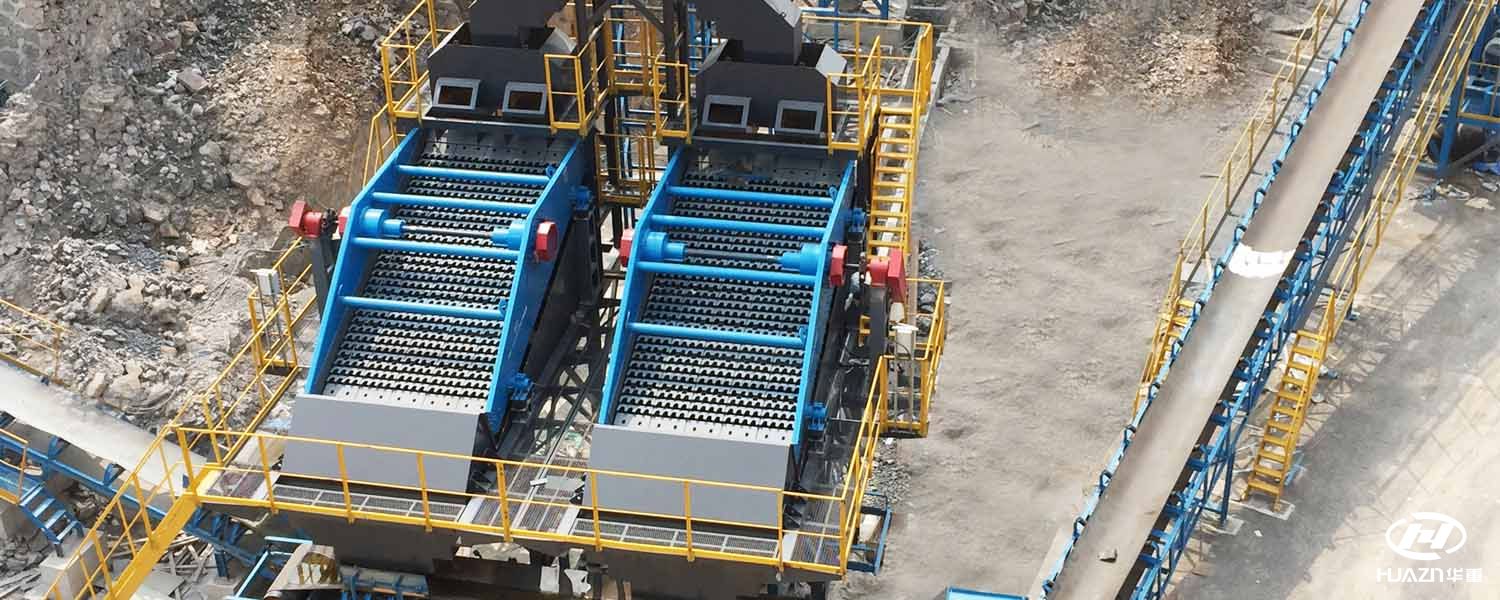

直線振動篩

直線振動篩采用雙激振器驅動，當兩臺激振器做同步、反向旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。其兩電機軸相對篩面有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍式向前作直線運動，從而達到對物料進行篩選和分級的目的。





區別對比

1、運動軌跡

圓振動篩上的物料做圓形運動，直線篩上的物料向前做直線運動。

2、激振器

圓振動篩由于激振器是一根軸，利用慣性電機工作，所以又叫單軸振動篩，直線振動篩激振器由兩根軸組成，利用振動電機激振的原理工作，所以也稱雙軸振動篩。

3、堵孔現象

圓振動篩的物料在篩面上呈拋物圓形軌跡運動，使物料盡可能的分散從而提高了物料彈跳力，且卡在篩孔中的物料也可以跳出，減少了堵孔現象。

4、安裝布置

直線振動篩由于篩面傾角小，篩子的高度減小，便于工藝布置。

5、篩面傾角

根據物料的顆粒大小，圓振動篩可以變化篩面傾角，從而改變物料沿篩面的運動速度，提高篩機的處理量。一般而言，直線振動篩在生產中的篩面傾角較小。

6、材質

一般情況下，圓振篩制作時使用的板材較厚，箱體采用錳鋼制作，是為了抵抗篩分過程中物料的沖擊力。直線振動篩制作用料則以輕型板材或不銹鋼板材為主。

7、適用領域

圓振動篩主要篩分比重大、顆粒大、硬度高的物料，在礦上、煤炭、采石廠等礦山行業用途較廣。

直線篩主要篩分細顆粒、比重輕、硬度不高的物料，以干式粉狀、細顆粒狀或微粉物料為主，通常在食品、化工、建材、醫藥行業用途較廣。

8、處理能力

對于圓振動篩而言，由于激振器布置在篩箱重心的上方，故篩箱兩端橢圓長軸成下八字形，且給料端橢圓長軸的上端朝向排料方向，有利于物料迅速散開，而排料端橢圓長軸上端逆著排料方向，減輕物料運動速度，有利于難篩物料透篩，且圓弧狀的篩面又增大了篩機的有效面積，從而提高其處理能力。

9、環保性

直線振動篩可采取全封閉結構，無粉塵溢散，更利于保護環境。

 小結

在礦山破碎領域，應用較多的是圓振動篩。在實際生產中，選擇圓振動篩還是直線振動篩主要看用戶處理的物料類型和應用領域，篩分的目的不同，選擇的設備也就有所差異了。
